СЕРИЯ Т - НИЗКОЕ ДАВЛЕНИЕ

Фильтрующие корпусы ECOFIL серии T разработаны для очистки масла и других смазочных материалов. Они производятся в пяти размерах в зависимости от фильтруемого объема. Все фильтрующие корпусы ECOFIL защищены от коррозии, проверены и одобрены для рабочего давления до 8 бар.

Все корпуса фильтров серии T оснащены монтажным кронштейном для крепления к вертикальной или горизонтальной поверхности.

Корпус фильтра Т10

Нормальный поток 1,0 л / мин
Возможность фильтрации 1-5 мкм
Максимальная температура масла 80 ° C
Максимум объем бака⠀250 литров
Вязкость масла на входе⠀9-220 сСт
Рабочее давление 5/8 бар
Гидравлические соединения
вход 1/4 "резьба
выход 1/4 "резьба
Внешние размеры⠀ø 122 х 312 мм
Масса⠀3,23 кг
Вставка фильтра⠀101
Материал сталь

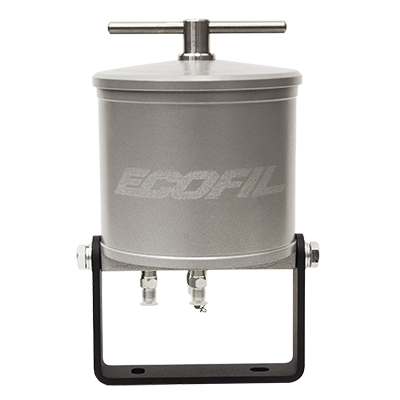

Корпус фильтра Т20

Нормальный поток 2,0 л / мин
Возможность фильтрации 1-5 мкм
Максимальная температура масла 80 ° C
Максимум объем бака 500 литров
Вязкость масла на входе 9-220 сСт
Рабочее давление 5/8 бар
Гидравлические соединения
вход 1/4 "резьба
выход 1/4 "резьба
Внешние размеры ø 159,5 х 308.5 мм
Масса 3,23 кг
Вставка фильтра 201
Материал алюминий

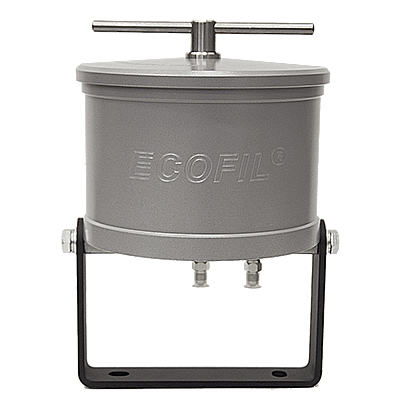

Корпус фильтра Т35

Нормальный поток 3,0 л / мин
Возможность фильтрации 1-5 мкм
Максимальная температура масла 80 ° C
Максимум объем бака 1200 литров
Вязкость масла на входе 9-220 сСт
Рабочее давление 5/8 бар
Гидравлические соединения
вход 1/4 "резьба
выход 1/4 "резьба
Внешние размеры ø 212 х 312 мм
Масса 4.07 кг
Вставка фильтра 351
Материал алюминий

СЕРИЯ H - ВЫСОКОЕ ДАВЛЕНИЕ

Фильтрующие корпусы серии-H протестированы, рекомендованы для рабочего давления до 315 бар и соответствуют всем международным нормам . Системы серии-H не нуждаются в насосе. Они установлены в байпасном положении главного гидравлического контура с рабочим давлением от 8 до 350 бар. Все корпуса фильтров серии-H оснащены монтажным кронштейном для крепления на вертикальной или горизонтальной поверхности. Корпус фильтра снабжен клапаном управления потоком для получения условий микроскопической глубинной фильтрации (постоянное низкое давление и постоянный поток). Встроенный предохранительный клапан защищает от повышения давления масла.

Предохранительный клапан открыт при давлении масла 6 бар и после того, как масло поступает непосредственно в возвратные трубы, не проходя через фильтрующий элемент. Датчик давления масла указывает на необходимость замены элемента в зависимости от давления, вызванного постепенным насыщением фильтрующего элемента. Датчик давления масла необходимо отрегулировать правильное положение запорного клапана, который расположен на входе в корпус фильтра, чтобы установить макс. давление в корпусе фильтра.

Корпус фильтра H10

Нормальный поток 1,0 л / мин
Возможность фильтрации 1-3 мкм
Максимальная температура масла 80 ° C
Максимум объем бака 250 литров
Вязкость масла на входе 9-220 сСт
Рабочее давление 5/8 бар
Гидравлические соединения
вход 3/8 "резьба
выход 3/8 "резьба
Внешние размеры ø 122 х 312 мм
Масса 4,66 кг
Вставка фильтра H101
Материал сталь

Корпус фильтра H20

Нормальный поток 2,0 л / мин
Возможность фильтрации 1-3 мкм
Максимальная температура масла 80 ° C
Максимум объем бака 500 литров
Вязкость масла на входе 9-220 сСт
Рабочее давление 5/8 бар
Гидравлические соединения
вход 3/8 "резьба
выход 3/8 "резьба
Внешние размеры ø 159,5 х 308.5 мм
Масса 3,97 кг
Вставка фильтра H201
Материал алюминий

Корпус фильтра H35

Нормальный поток 3,0 л / мин
Возможность фильтрации 1-3 мкм
Максимальная температура масла 80 ° C
Максимум объем бака 1200 литров
Вязкость масла на входе 9-220 сСт
Рабочее давление 5/8 бар
Гидравлические соединения
вход 3/8 "резьба
выход 3/8 "резьба
Внешние размеры ø 212 х 306.5 мм
Масса 4.36 кг
Вставка фильтра H351
Материал алюминий

КОРПУСА ФИЛЬТРОВ - ДРУГИЕ

Корпус фильтра С30

Нормальный поток 3,0 л / мин
Возможность фильтрации 3 мкм
Максимальная температура масла 180 ° C
Максимум объем бака 250 литров
Вязкость масла на входе 9-220 сСт
Рабочее давление 35 бар
Гидравлические соединения
вход 1/4 "резьба
выход 1/4 "резьба
Внешние размеры ø 254 х 249 мм
Масса 22,5 кг

Предназначен для фильтрации холодильных компрессорных систем высокого давления. Корпус фильтра серии C имеет покрытие, защищающее его от коррозии даже в самых тяжелых условиях. Из-за присутствия ХФУ или аммиака в холодильных компрессорах корпуса фильтров для охлаждения предназначены для предотвращения утечки из контура охлаждения.

Корпус фильтра (ЭКОМИЛ)

Фильтрующее устройство ECOMIL предназначено для тонкой фильтрации гидравлических, смазочных, охлаждающих и других типов масел с помощью альтернативных фильтрующих элементов (свечей).
